空調水體系與設備管道裝置

 9 水體系空調管道與設備裝置

9.1 一般規則

9.1.1 本章適用于空調工程水系裝置子分部工程，包括冷（熱）水、冷卻水、凝結水體系的設備（不包括結尾設備）、管道及附件施工質量的查驗及檢驗。

闡明：9.1.1 本條文規則了本章適用的范圍。

９.1.2 鍍鋅鋼管應選用螺紋銜接。當管徑大于DN100時，可選用卡箍式、法蘭或焊接銜接，但應對焊縫及熱影響區的外表進行防腐處理。

９.1.3 從事金屬管道焊接的企業，應具有相應項意圖焊接工藝評定，焊工應持有相應類別焊接的焊工合格證書。

９.1.4 空調用蒸氣管道的裝置，應按現行國家標準《修建給水、排水及采暖工程施工質量檢驗標準》GB 50242-2002的規則履行。

9.2主控項目

９.2.1 空調工程水體系的設備與隸屬設備、管道、管配件及閥門的型號、規格、原料及銜接方式應契合規劃規則

查看數量：按總數查看10%，且不得少于5件。

查看辦法：調查查看外觀質量并查看產品質量證明文件、資料出場檢驗記載。

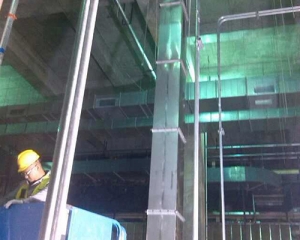

９.2.2 管道裝置應契合下列規則：

１ 蔭蔽管道有必要按本標準第3.0.11條的規則履行；

２ 焊接鋼管、鍍鋅鋼管不得選用熱煨彎；

３ 管道與設備得銜接，應在設備裝置完畢后進行，與水泵、制冷機組得接收有必要為柔性接口。柔性短管不得強行對口銜接，與其銜接得管道應設置獨立支架；

４ 冷熱水及冷卻水體系應在體系沖刷、排污合格（目測：以排出口得水色和透明度與入水口比照附近，無可見雜物），再循環試工作2H以上，且水質正常后才干與制冷機組、空調設備相貫通；

５ 固定在修建結構上得管道支、吊架，不得影響結構的安全。管道穿越墻體或樓板處應設鋼制套管，管道接口不得置于套管內，鋼制套管應與墻體飾面或樓板底部平齊，上部應高出樓層地上20~50mm，并不得將套管作為管道支撐。

保溫管道與套管四周空隙應運用不燃絕熱資料填塞嚴密。

查看數量：體系全數查看。每個體系管道、部件數量查看10%，且不得少于5件。

查看辦法：尺量、調查查看，旁站或查閱試驗記載、蔭蔽工程記載。

闡明：9.2.2 本條文首要規則了空調水體系管道、管道部件和閥門的施工，有必要履行的主控項目內容和質量要求。

在實踐工程中，空調工程水體系的管道存在有部分埋地或蔭蔽鋪設時，在為其施行覆土、澆搗混凝土或其他蔭蔽施工之前，有必要進行水壓試驗并合格。如有防腐及絕熱施工的，則應該完結悉數施工，并經過現場監理的認可和簽字，辦好手續后，方可進行下道蔭蔽工程的施工。這是強制性的規則，有必要恪守。
